Caja de ruptura OBD2 con indicador de luz LED, caja de ruptura OBDII profesional de 16 pines, herramienta de prueba de diagnóstico eléctrico

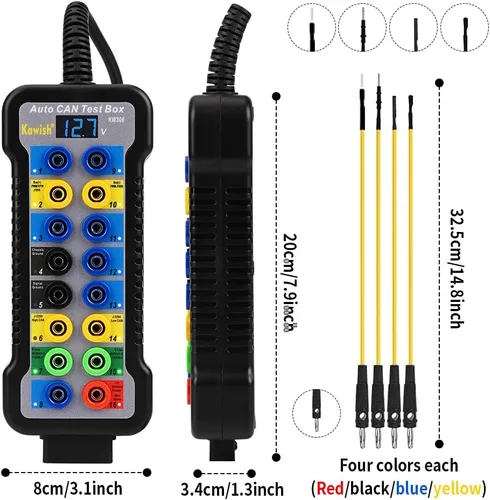

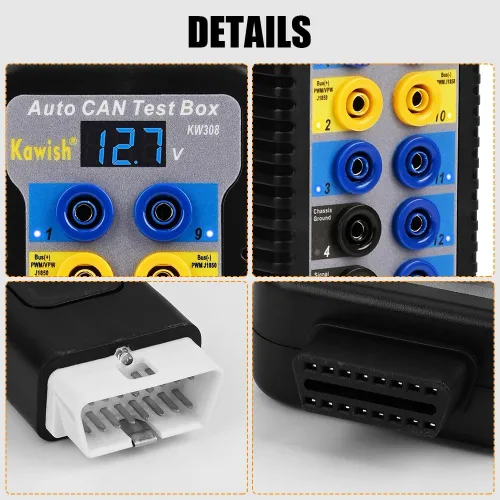

6 funciones: 1. Cable de extensión OBD2 macho a hembra. El cable se puede conectar entre el conector de enlace de diagnóstico (DLC) y la herramienta de escaneo. 2. Todos los enchufes de señal OBD con enchufe banana de 0.157 in de 16 enchufes de plátano de 0.157 in rompen todas las señales OBD para conectar un multímetro u osciloscopio para un análisis detallado de la señal. 3. Detecta señal OBD: el LED puede detectar PWM (J1850)/VPW (J1850) ISO 9141-2/DIS/ISO 14230-4 (coche de 12V y diésel de 24V)/bus CAN (J-2284) (SAEJ1939) señal de alimentación y señal de tierra 4. Monitor de voltaje de la batería: el voltímetro LED azul de 3 dígitos puede mostrar el voltaje, rango de medición de 8 a 30 V. Por lo que la caja no solo puede detectar la señal del automóvil, también puede detectar algunas de las señales diésel, por ejemplo, el diésel de la línea K y el bus CAN (SAEJ1939). 5. Con función de linterna del conector OBD: el conector OBD macho con función de linterna y el botón Cuando se opera en el Oscurecer la linterna será muy útil. 6. Evita la conexión inversa cuando el cableado de la ECU está invertido, la caja de prueba emitirá un sonido de alarma RedLED de 16 baterías encendidas cuando se conecta a DLC de 4 chasis a tierra cuando se conecta a la conexión de marcha atrás, GreenLED de 4 chasis de tierra cuando se conecta a DLC /5 - conexión a tierra señal encendida cuando se conecta a DLC 7. KLine(ISO) 9141-2andISO14230-4)/15-LLine (ISO9141-2andISO14230-4) YellowLED 2-Bus+ Línea SAEJ1850(PWM/VPW)/10-Bus- Línea de SAEJ1850(PWM) 6-CAN Alto de SAEJ2284(ISO11111115765-4)/14-CAN bajo de SAEJ2284(ISO15765-4) BlueLED 1-OEM discrecionario/3-OEM discrecionario/8-OEM discrecionario/9-OEM discrecionario 11-OEM discrecionario/12-OEM discrecionario/13-OEM discrecionario

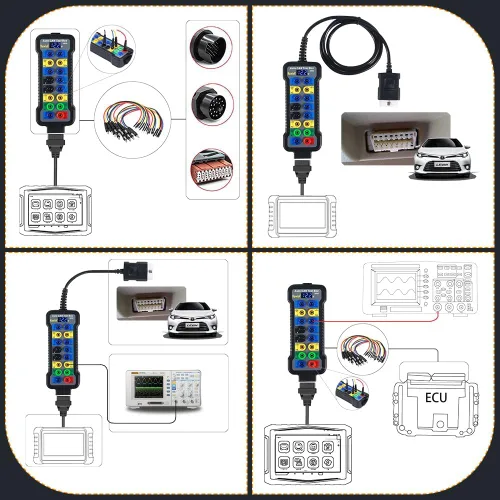

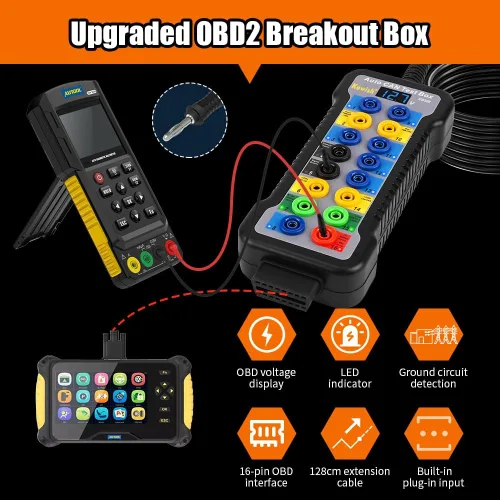

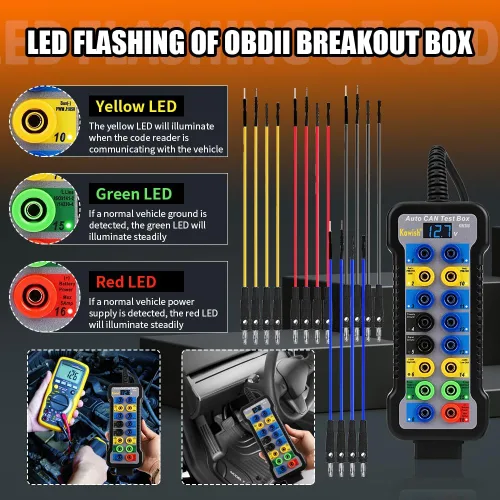

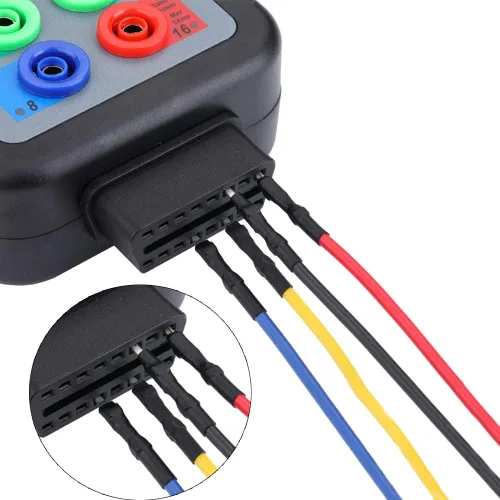

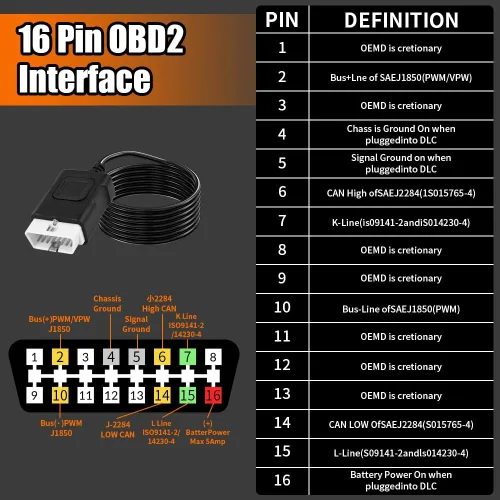

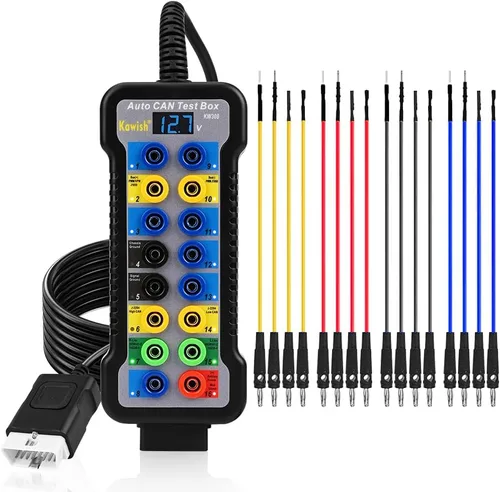

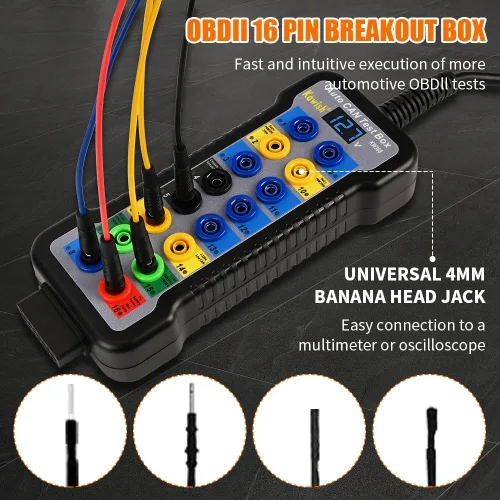

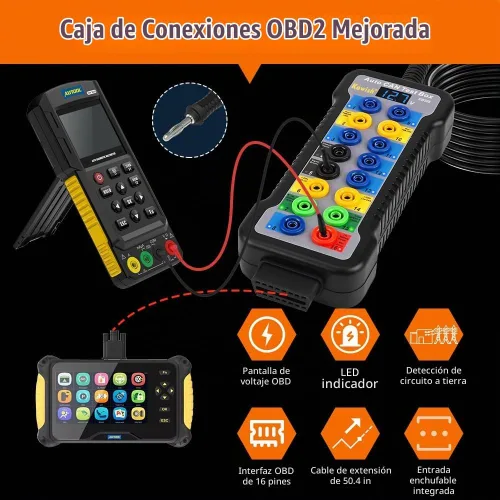

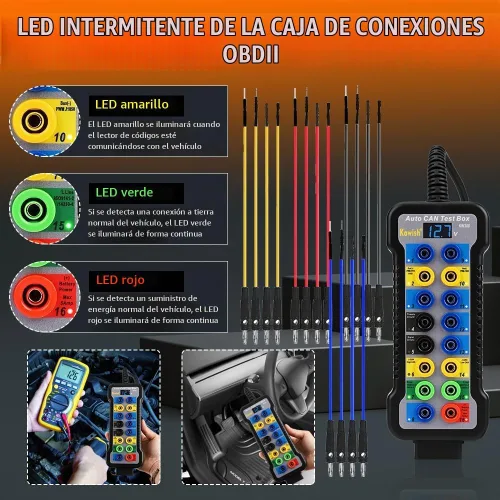

Compatibilidad Extensa: La caja de distribución OBD2 puede conectarse a múltiples dispositivos de diagnóstico simultáneamente para realizar pruebas. Al conectar el equipo de diagnóstico automotriz al sistema OBD II automotriz, la caja de conexiones OBD2 automotriz puede probar los protocolos de comunicación, la fuente de alimentación y la conexión a tierra del sistema de diagnóstico OBD II a bordo. Puentes de alambre universales y expansión: La herramienta de diagnóstico de prueba de automóvil incluye 16 puentes (0.157 in) para la conexión simultánea de múltiples dispositivos de diagnóstico. Los 16 pines OBD II se conectan fácilmente. El conector de entrada integrado acepta cualquier tipo de enchufe banana de 4 mm, facilitando la conexión a un multímetro u osciloscopio para realizar mediciones adicionales. 【Indicadores LED】Los LED proporcionan una indicación rápida de problemas de energía o conexión a tierra del protocolo OBDII. Cuando el lector de códigos se comunica con el vehículo, el LED amarillo (pin 2/6/7/10/14/15) se ilumina con una forma de onda de señal. Si se detecta una conexión a tierra normal del automóvil, el LED verde (pin 4/5) estará encendido de forma constante. Si se detecta que la fuente de alimentación del automóvil es normal, el LED rojo (Pin16) estará siempre encendido. Protección de seguridad contra conexión inversa: Detector de protocolo OBDII con pantalla LCD. Diseño incorporado de alarma de polaridad inversa. Activará una alarma rápida una vez que ocurra la conexión inversa de energía, protegiendo eficazmente sus herramientas de diagnóstico de cortocircuitos, agotamiento y otros daños, mejorando en gran medida la seguridad de la operación. Compatibilidad Completa con Protocolos: Caja de Separación de 16 Pines CAN La caja de separación de 16 pines CAN es compatible con varios protocolos automotrices principales: PWM (J1850), VPW (J1850), ISO 9141-2, DIS/ISO 14230-4 (vehículos de 12V y camiones diésel de 24V), bus CAN (J2284, SAE J1939), así como detección de señal de energía y señal de tierra. Soporte posventa confiable Proporcionamos garantía de calidad de 1 año y soporte técnico profesional de por vida. Si tienes algún problema de uso o sugerencias durante el uso, no dudes en ponerte en contacto con nosotros, te responderemos y resolveremos tus problemas rápidamente
