Controlador 48V1000W para motor cepillado con terminal de conector de batería negro para E-Bikes E-Tricycles E-Moto E-Scooter, modo deportivo

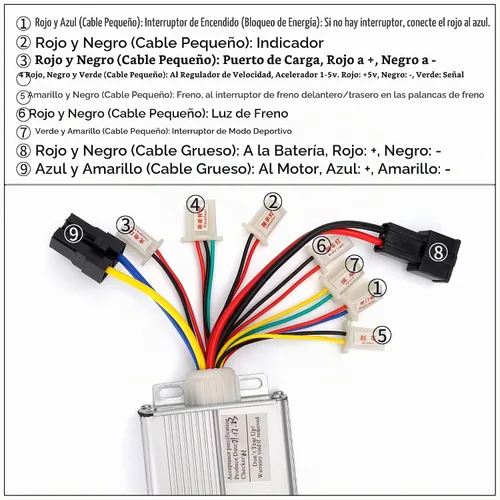

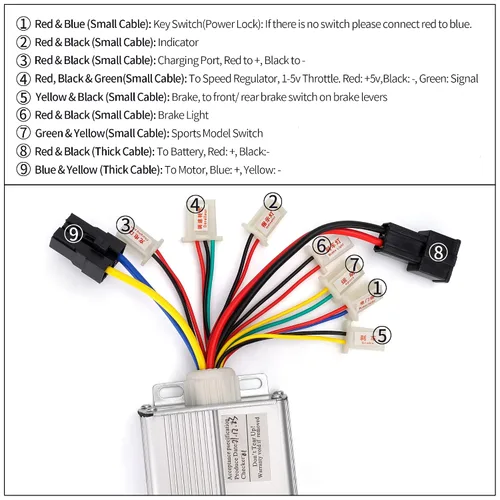

Controlador para motor/motor eléctrico cepillado de 48v 1000w. Especificaciones: Voltaje: 48V Potencia nominal: 1000W Compatible para: motor 700-1000W Instrucciones de cableado del controlador Al motor para trabajar al menos primero conectado a los primeros cuatro conectores, el primer controlador en las dos líneas azules y blancas más gruesas conectadas al motor, en el que la línea azul del motor rojo, línea blanca a la línea negra del motor. Seguido por el controlador de las dos líneas rojas y negras conectadas a la batería, la línea roja luego el cátodo de la batería, línea negra conectada al negativo. El tercero se volvió a conectar al control de velocidad a las articulaciones, (giro de control de velocidad para tener tres líneas, asegúrese de que la línea roja en la línea roja, línea negra en la fase de línea negra). Una vez más conectado a la cerradura eléctrica, abra las cerraduras de las puertas, girando el motor puede funcionar. Diagrama de cableado ①Rojo y azul (cable pequeño): Interruptor de llave (bloqueo de alimentación): Si no hay interruptor, conecte rojo a azul. ②Rojo y negro (cable pequeño): Indicador ③Rojo y negro (cable pequeño): puerto de carga, rojo a +, negro a - ④Rojo, negro y verde (cable pequeño): al regulador de velocidad, acelerador de 1-5 V. Rojo:+5v, negro: -, verde: señal ⑤Amarillo y negro (cable pequeño): Freno, al interruptor de freno delantero/trasero en las palancas de freno ④Rojo y negro (cable pequeño): luz de freno Verde y amarillo (cable pequeño): interruptor de modelo deportivo Rojo y negro (cable grueso): a la batería, rojo: +, negro: - Azul y amarillo (cable grueso): al motor, azul: +, amarillo: - Notas 1. No tomes el cable de alimentación incorrecto, o se quemará. 2. Hay 2 estilos de batería y conector de motor para este controlador. No son compatibles. Este listado está con conector negro como se muestra en la imagen. El paquete incluye: 1 controlador de motor de cepillo

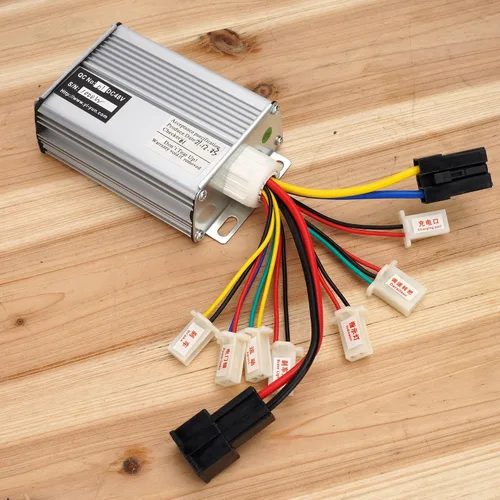

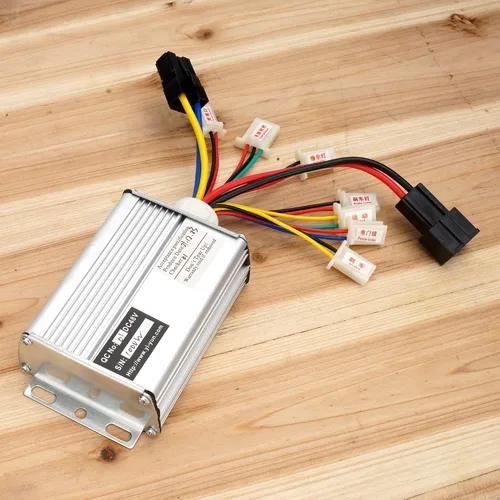

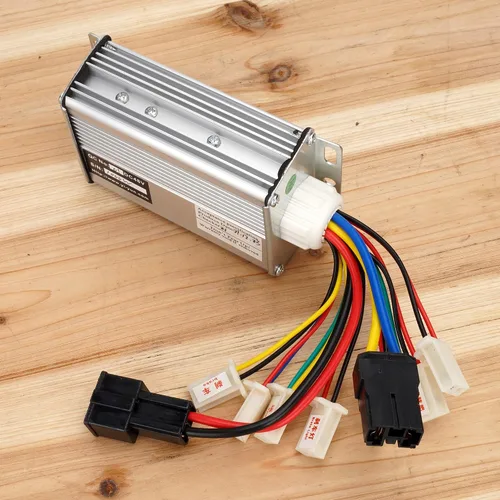

Controlador de motor cepillado de 48 V y 1000 vatios: este controlador de 48 voltios y 1000 vatios tiene conector negro como se muestra en la imagen. Reemplazo para bicicletas eléctricas, triciclos eléctricos y motocicletas eléctricas. 48 V 1000 W. Voltaje: 48 V. Potencia nominal: 1000 W, compatible para: motor de 700-1000 W. Este controlador es solo para motores cepillados de 48 V 1000 W, no se puede utilizar con motores sin escobillas Modo deportivo activado por defecto: no es necesario activar el modo de movimiento después de conectar el controlador, si activa el modo de movimiento que resulta en baja corriente, baja capacidad de escalada y carga y tiempos de aceleración largos Instalación del controlador: consulta la imagen para ver el diagrama de cableado detallado del controlador de 48 voltios. Simplemente contáctenos si este controlador cepillado de 48 V no funciona. Nota: no inviertas la polaridad de la batería. La polaridad invertida dañará permanentemente el MOSFET y anulará la garantía. Si usted tiene alguna pregunta por favor contácteme Para operar el controlador, primero deben conectarse al menos cuatro conectores. Primero, conecte los dos cables más gruesos del controlador (azul y amarillo) al motor, con el cable azul que se conecta al cable rojo del motor y el cable blanco que se conecta al cable negro del motor. A continuación, conecte los dos cables más gruesos del controlador (rojo y negro) a la batería, con el cable rojo al terminal positivo y el cable negro al terminal negativo. En tercer lugar, conecte el conector del acelerador (el acelerador tiene tres cables; asegúrese de que el cable rojo al cable rojo y negro al negro). Finalmente, conecte el interruptor de encendido, enciéndalo y el motor comenzará a funcionar
