DROK 1.8V/2.5V/3.3V/12V/9V/5V Regulador Buck Convertidor Ajustable Paquete Verde

El mayor inconveniente de este regulador es el molesto rastro para cortar como muchos otros han señalado. Para esta revisión, compararé el artículo vendido por Drok (este producto) con el vendido por DAOKI (un producto diferente de un vendedor diferente). Los anuncios son idénticos y los tableros parecen prácticamente idénticos excepto para las diferencias de marcación de PCB menores y el regulador exacto. Drok vende estos a $3 por pieza, mientras que DAOKI los vende a $1 por pieza.El Drok utiliza el MP2315, mientras que DAOKI utiliza el MP2314. Sólo difieren en que la hoja de datos para MP2315 realmente dice que puede manejar 3A (Drok está diciendo la verdad), mientras que el MP2314 sólo puede manejar 2A (es decir, DAOKI está mintiendo). Ambos están clasificados para hasta 24V de entrada.

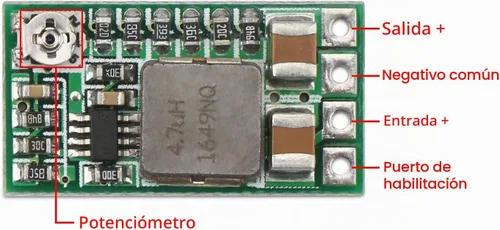

Este es un convertidor de buck extremadamente compacto, que mide a sólo 20X10mm es tal vez ligeramente más grande que el MH Mini 360. Es mucho más versátil, sin embargo, con el pin EN, la capacidad de establecer tensiones duras en lugar de utilizar el bote, y es ligeramente más eficiente de potencia (el Mini360 utiliza un MP2307 más antiguo vs el MP2315 de este convertidor de buck). También es muy conveniente que tenga un espaciado regular de 2.54 mm para usar con cabeceras. Necesitaba estos para proporcionar 5V de potencia, y usando la resistencia se obtendrá 4.97V de la muestra que he utilizado hasta ahora. Esto es suficiente para mis necesidades, pero si usted tenía más largas carreras de cableado que podría querer retener el pote para golpear que hasta alrededor de 5.2V o así.Diré que

Este es un pequeño interruptor genial, y esto viene de una EE con más de 40 años de experiencia en el desarrollo de productos, incluyendo el cambio de diseño PS para Burr-Brown (ahora TI), así que sé algo sobre esto!!! Concedido, la regulación de carga no es “asombroso”, pero sigue siendo decente para el 95% de las aplicaciones. Ninguna salida de carga 5V es de 4.99V, y a 1A es de 4.80V. En caso de que usted se preocupa por sumergirse por debajo de 4.75V (TTL/USB...), utilice el modo ajustable, y establecer la salida a 5.20V, y usted estará bien. Si quieres perfecto, ve y gasta entre 30 y 100 dólares cada uno para un conmutador industrial... que será mucho más grande en tamaño. Este es < $2 por tabla, así que, seamos todos sensatos al emitir juicio.Me gusta la eficiencia decente …

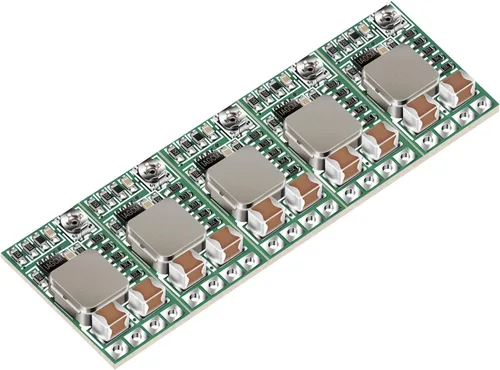

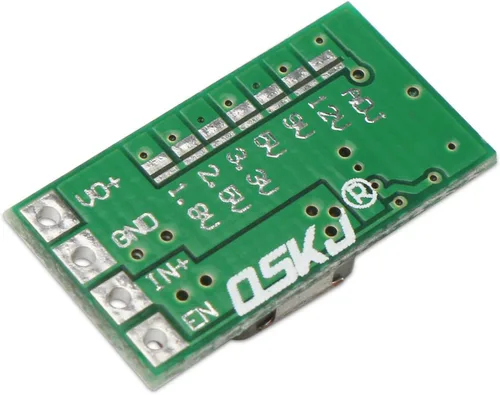

Después de haber sido quemados comprando otros módulos DCDC, decidí probarlos como he usado DROK antes y siempre he tenido productos de alta calidad.Estos módulos se suministran en una tira de snap off y se conectan a través de un simple agujero de 0.1" encabezado (encabezado no incluido). Estos módulos todos funcionaron sin problemas y cumplieron todas las expectativas de DC a DC estable y eficiente.Sólo una parte inferior es la configuración de voltaje en la parte posterior del PCB es un poco difícil de cortar - preferiría tener un enlace ohm cero o resistor.Definitivamente compraría de nuevo y recomendaría a cualquier persona que busca una solución DC de baja potencia para voltajes positivos.

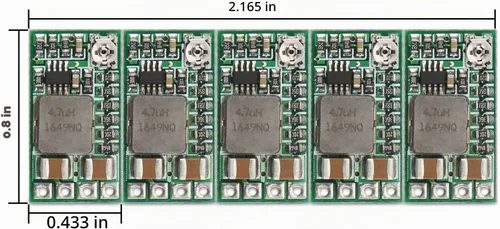

Los revisores ineptos necesitan dejar de entregar críticas de 5 estrellas a productos claramente defectuosos o fabricantes NUNCA FIJAN NADA.Es difícil imaginarse la ruina de un dispositivo tan simple, pero quien diseñe esta cosa es aparentemente un delincuente regular.Creo que se basa en un regulador MP2315 que es en realidad un diseño sincrónico bastante eficiente, aunque algo ruidoso. Como con la mayoría de los reguladores, hay un poco de caída bajo carga, por lo que la mayoría de esto es bastante estándar. El pedido del pin coincide con otra serie de reguladores bastante conocidos, así que no hay falta allí. tamaño PCB es de unos 20 mm x 10.7 mm. Enhorabuena por no especificar el tamaño del PCB en la descripción del producto. Eso inmediatamente deja caer una estrella.La cosa no tiene …

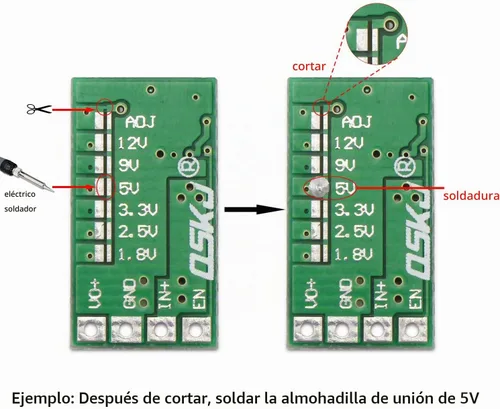

He leído críticas mixtas de este producto así que he hecho algunas pruebas después de comprar cinco.Primero de todo creo que cortar y soldar los puentes de selección de voltaje requiere una lupa digital. Mine convierte el adj PCB traza de casi invisible a media pulgada en un LCD grande agradable. Me pareció fácil cortar el rastro de adj usando una nueva hoja de afeitar de un solo borde y sujetando el PCB boca abajo y cortando a lo largo del puente de soldadura que sostiene la navaja en un borde ligero. El puente de 9 voltios (mi aplicación funcionará bien con cualquier cosa de 6.5 V hasta 11.5 V) fue ligeramente complicado, uno de los cinco accidentalmente puenteado entre 12V y la plataforma de 9V, pero fácil de ver en el alcance y fácil de arreglar. Yo diría que tomó alrededor de cinco …

He configurado dos de estos reguladores para mi impresora 3D, uno para alimentar ventiladores de 12V (la fuente de alimentación es 24V) y uno para alimentar un Raspberry Pi de 5V. Mientras hacía cambios en la configuración, fui a probar los voltajes y me di cuenta de que el enchufe XT60 estaba desconectado. Fui a conectarlo y escuché un pop, después de lo cual el regulador que se estableció en 5V estaba produciendo casi 24V. Afortunadamente el Raspberry Pi no estaba conectado a él, pero a juzgar por lo que pasó parece que estos reguladores no les gusta una entrada abrupta, sino un inicio suave.A excepción de este contratiempo, los reguladores parecen mantener un voltaje muy consistente, sin embargo, para establecer el voltaje que requiere ya sea utilizando el potenciómetro o con cuidado …

Compré este reductor de voltaje para alimentar dispositivos de un cable en un proyecto que estoy haciendo. Me gustó especialmente la función Habilitar ya que quería apagar remotamente el autobús de un cable. Funciona genial. Tuve algún problema con el primero porque quería una salida de energía fija 3.3v. Cuando traté de cortar el rastro y soldar los rastros 3.3V juntos, mis ojos simplemente no pudieron manejar esta modificación. Así que usé el potenciómetro para ajustar manualmente el voltaje.El cable de soldadura a los pines de entrada y salida es igualmente visualmente difícil. Realmente necesitas algún aumento para trabajar en este módulo. No tenía ninguna en ese momento.Usé una resistencia de tracción 1K atada a un pin de salida de Arduino para desactivar la salida de 3.3V del …
