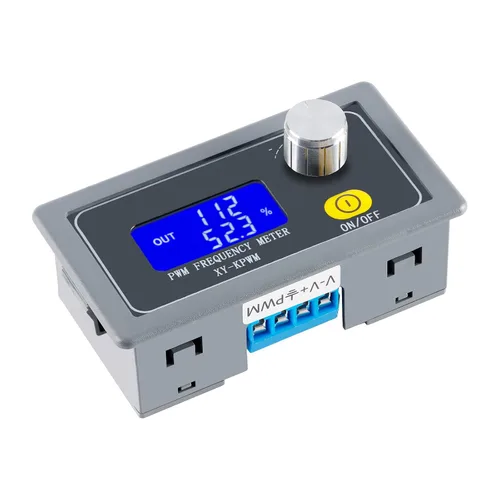

Generador de señal XY-KPWM Generador PWM de 1 canal 1Hz-150kHz Modo dual PWM Frecuencia de pulso Módulo generador de señal de onda cuadrada Pantalla

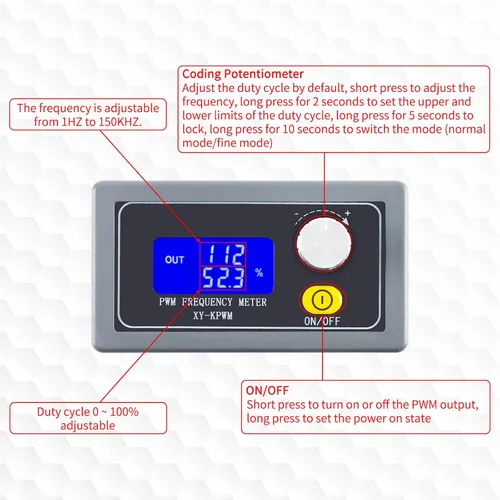

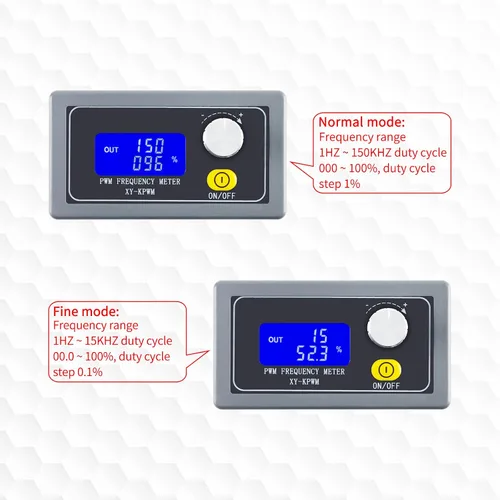

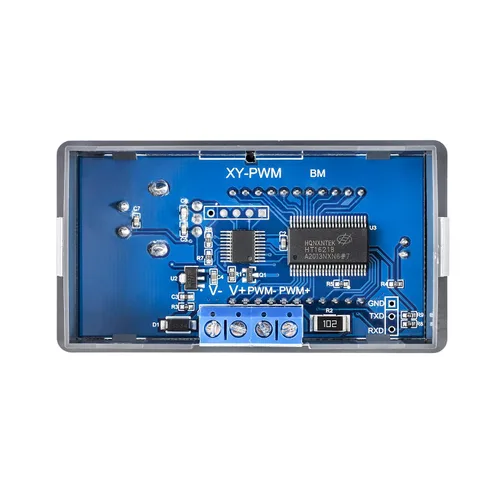

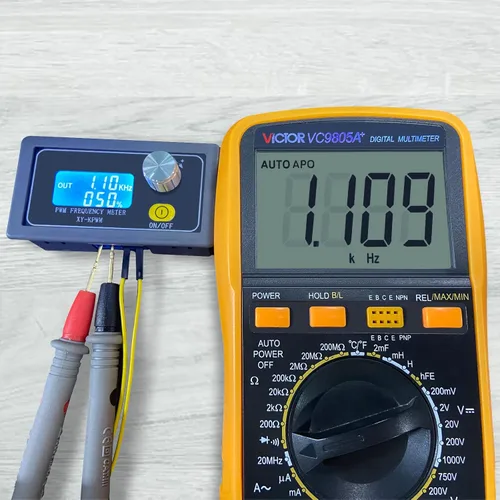

1. Module description： PWM output, frequency and duty cycle can be set respectively; Normal mode: Frequency range 1Hz ~ 150kHz, duty cycle 000 ~ 100%, duty cycle step 1% Fine mode: Frequency range: 1Hz ~ 15KHz, duty cycle: 00.0 ~ 100%, duty cycle step: 0.1% The frequency is divided into four ranges, automatic switching: 1. XXX (without decimal point): the minimum unit is 1Hz, and the value range is 1Hz ~ 999hz; 2.The minimum unit of X.XX (the decimal point is in the hundreds) is 0.01khz, and the value range is 1.00khz ~ 9.99khz 3.XX. X (decimal point in ten digits): the minimum unit is 0.1khz; Value range: 10.0khz ~ 99.9khz 4.X.X.X (the decimal point is in the tens and hundreds): the minimum unit is 1kHz; Value range: 1kHz ~ 150kHz Frequency display: 100 indicates that PWM outputs 100Hz pulses; 1.01 indicates PWM output pulse of 1.01k; 54.1 indicates that the PWM outputs a pulse of 54.1khz; 1.2.4 indicates that the PWM outputs 124khz pulses; Duty cycle value range: 0 ~ 100% All setting parameters support power down saving 2.Parameter Setting This product adjusts the frequency and duty cycle by rotating the potentiometer. It can realize rapid adjustment according to the rotation speed. By default, adjust the duty cycle. Short press the adjustment frequency, long press for 2 seconds to lock, and long press for 5 seconds to switch the mode (normal mode / fine mode). The operation is simple. After setting, the parameters are automatically saved and will not be lost in power failure. 3. Parameters: 1.Working voltage: 3.3 ~ 30V; 2.Frequency range: ordinary mode 1Hz ~ 150kHz; Fine mode: 1Hz ~ 15KHz; 3.Frequency accuracy: the accuracy in each range is about 2%; 4.Signal load capacity: the output current can be about 5 ~ 30mA; 5.Output amplitude: the PWM amplitude is equal to the power supply voltage; 6.Temperature: - 20 ~ + 70 ℃.

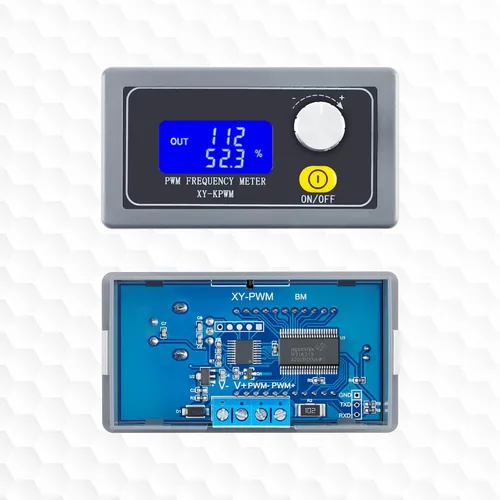

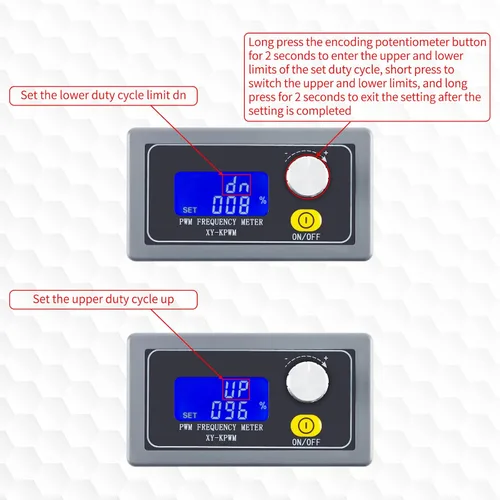

El generador de señal XY-KPWM tiene dos modos de trabajo para elegir, el rango de frecuencia del modo normal es de 1Hz-150kHz, y el ciclo de trabajo se escalona en un 1%; el rango de frecuencia de modo fino es de 1Hz-15kHz, y el ciclo de trabajo es escalonado por 0.1% El generador PWM utiliza un codificador potencial para ajustar, simple, conveniente y fácil de usar; Pantalla LCD de cristal líquido, muestra claramente la frecuencia y el ciclo de trabajo, PWM con interruptor, puede encender y apagar la salida PWM con una tecla La salida PWM del generador de impulsos puede establecer la frecuencia y el ciclo de trabajo respectivamente; Ajuste los límites superior e inferior del ciclo de trabajo libremente Con la función de bloqueo, prevenga la operación incorrecta, todos los parámetros de configuración, almacenamiento de encendido, rango de alta frecuencia, alta precisión, comunicación en serie es aceptable Ampliamente utilizado como generador de señal de onda cuadrada para generar señales de onda cuadrada para el desarrollo y uso experimentales. Se utiliza para generar señales de onda cuadrada para controlar controladores de motores; Genere pulsos ajustables para uso de MCU; Genere pulsos ajustables y circuitos relacionados con control (aplicaciones como atenuación PWM y regulación de velocidad), etc
