Mitutoyo – Dial Indicador, 1

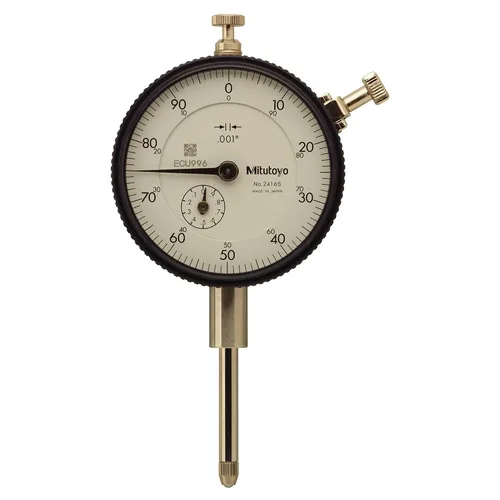

El indicador de esfera Mitutoyo 2416S-10 se utiliza para medir las variaciones de superficie. Tiene un rango de medición de 0 a 1.0 pulgadas, graduaciones de 0.001 pulgadas, una precisión de + o - 0.002 pulgadas y un rango por revolución de 0.1 pulgadas. La esfera es blanca con una manecilla contrastante para la legibilidad. El diseño del vástago proporciona un largo rango de sujeción, no hay orificios pasantes para tornillos en el marco para resistencia al polvo y al agua, y tiene una lengüeta trasera para montar desde la parte posterior del indicador. Esta unidad tiene un vástago de 3/8" de diámetro y un soporte de rosca de punto de contacto UNF #4-48. La esfera tiene un rodamiento con joyas para lecturas precisas. Este modelo es un dial continuo con una lectura de 0-100, para lecturas directas. Tiene una fuerza de 1.8 Newtons (N) o menos. Especificaciones Rango de 0 a 1.0" Graduaciones 0.001" Precisión + o - 0.002" (general) Rango por revolución 0.1 "Fuerza de medición 1.8N o menos vástago #4-48 UNF punto de contacto rosca montaje con 3/8" diámetro husillo Face Dial, cara blanca, rodamiento con joyas, lengüeta en la parte posterior Dial lectura 0-100 Dimensiones 110 5.7 X 2.244 x 0.996 in (alto x ancho x profundidad), no incluye lengüeta. Peso del envío: 0.57 libras. H es la altura, la distancia vertical desde el punto más bajo al más alto; W es el ancho, la distancia horizontal de izquierda a derecha; D es la profundidad, la distancia horizontal de adelante hacia atrás. Los indicadores de marcación también se denominan medidores de dial, sonda e indicadores electrónicos. Estos instrumentos de precisión miden pequeñas distancias lineales y tamaños de objetos. El dial magnifica la medición para que pueda ser fácilmente leída por el ojo humano. Utilizados con frecuencia en la fabricación, laboratorios y otros campos industriales o mecánicos, los indicadores de esfera se utilizan en cualquier lugar donde se encuentre una pequeña medición y se registre o transfiera, como verificar la variación en la tolerancia de una pieza de trabajo. Los indicadores de dial estándar miden el desplazamiento a lo largo del eje del indicador. Los indicadores de prueba de marcación son muy similares a los indicadores de dial, excepto que el eje de medición es perpendicular al eje del indicador. Los indicadores de prueba de dial y dial pueden ser analógicos, con un dial mecánico, o electrónicos, con una pantalla digital. Algunos modelos electrónicos transfieren los datos electrónicamente a una computadora para su grabación y posible manipulación. Mitutoyo fabrica herramientas de medición de precisión, equipos de metrología y sistemas relacionados. La compañía, fundada en Tokio en 1934, formó Mitutoyo America Corporation en 1963 con sede en Aurora, IL.

El indicador de esfera estándar mide de 0 a 1.0 pulgadas, con graduaciones de 0.001 pulgadas, precisión + o - 0.002 pulgadas y rango de 0.1 pulgadas por revolución, para medir variaciones de superficie La esfera tiene una cara blanca con mano en contraste, unidades que se muestran en pulgadas, y un bisel giratorio y marcadores de límite El diseño del vástago proporciona un largo rango de sujeción, sin agujeros pasantes en el marco para resistencia al polvo y al agua, y una lengüeta trasera para el montaje desde la parte trasera del indicador El vástago es de 3/8 pulgadas de diámetro con un montaje de rosca de punto de contacto UNF #4-48 Tipo de rodamiento con joyas para mayor precisión
