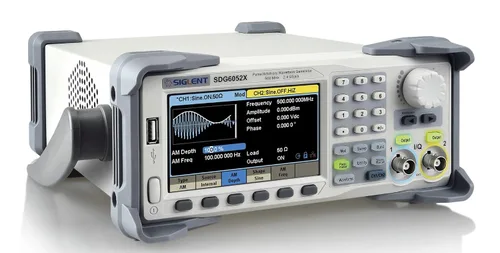

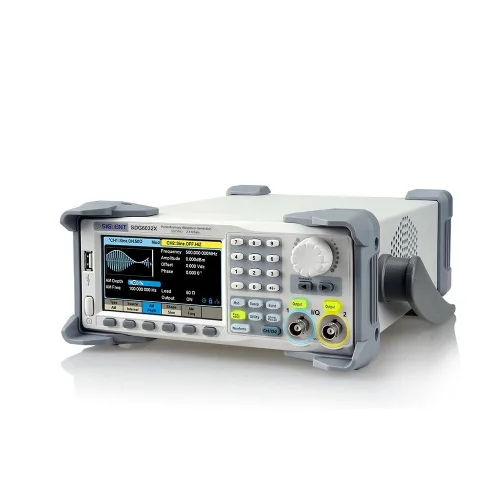

SIGLENT SDG6032X Función/Generador de Forma de onda arbitraria Generador de Señal Ancho de banda 350 MHz

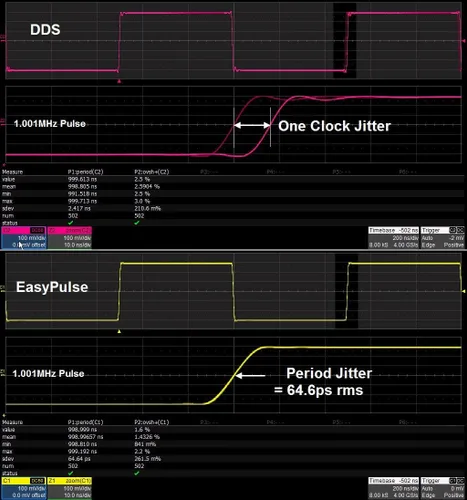

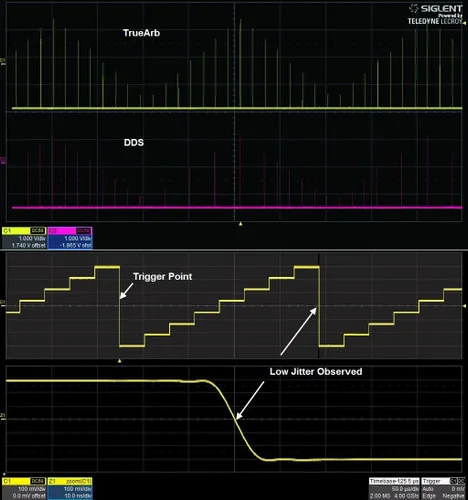

Siglent SDG6032X - Generador de forma de onda arbitraria (2 canales/350 MHz/2.4 GSa/s) 2 canales/350 MHz ancho de banda 2.4 GSa/s tasa de muestreo máxima resolución vertical de 16 bits longitud de forma de onda de 20 Mpts Crear banda base y onda modulada IF IQ formularios (opcional) SIG El SDG6000X de LENT es una serie de generadores de forma de onda arbitraria/pulsos de canal dual que cuentan con un ancho de banda de hasta 500 MHz, una frecuencia de muestreo máxima de 2.4 GSa/s y resolución vertical de 16 bits. También incluyen la tecnología patentada TrueArb y EasyPulse que ayudan a resolver las debilidades inherentes a los generadores DDS tradicionales al generar formas de onda arbitrarias, cuadradas y de pulso. Además, el SDG6000X es un dispositivo multifunción que puede generar ruido, señales IQ y patrones PRBS. Estas características permiten al SDG6000X proporcionar una variedad de señales de alta fidelidad y baja fluctuación, cumpliendo con los requisitos crecientes de aplicaciones complejas e intensivas. Características del producto Ancho de pulso ajustable El ancho del pulso se puede ajustar al mínimo de 3,3 ns con un paso de ajuste tan pequeño como 100 ps, a cualquier frecuencia. Bordes de pulso ajustables Los tiempos de subida/caída se pueden ajustar independientemente al mínimo de 1 ns a cualquier frecuencia con un paso de ajuste mínimo tan pequeño como 100 ps. Genere señales PRBS PRBS3 - PRBS32 con una tasa de bits de 10-6 bps finamente ajustable - 300 Mbps y 1 ns - 1us borde. Niveles lógicos comunes preestablecidos de PRBS como TTL, LVCMOS, LVPECL y LVDS. Un modo diferencial añadido proporciona una manera fácil de generar señales diferenciales utilizando ambos canales. Señales grandes a altas frecuencias Doble canal, onda sinusoidal de amplitud de 20 Vpp garantizada en hasta 40 MHz. Amplia selección de modulación Los tipos de modulación estándar incluyen AM, FM, PM, FSK, ASK, PSK, DSBAM y PWM son compatibles. La modulación del coeficiente intelectual es opcional. La fuente de modulación también se puede configurar como "Interna" o "Externa".

2 canales/ancho de banda de 350 MHz 2.4 GSa/s tasa máxima de muestreo Resolución vertical de 16 bits Longitud de la forma de onda de 20 Mpts El circuito EasyPulse reduce la fluctuación y aumenta el rendimiento pulsado
