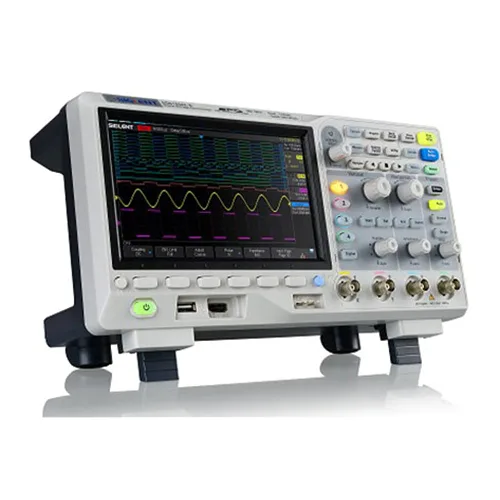

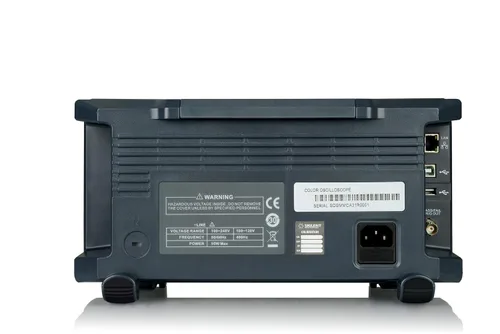

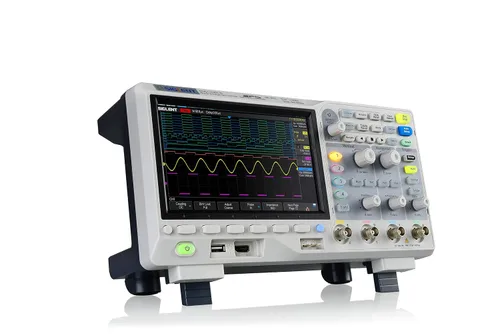

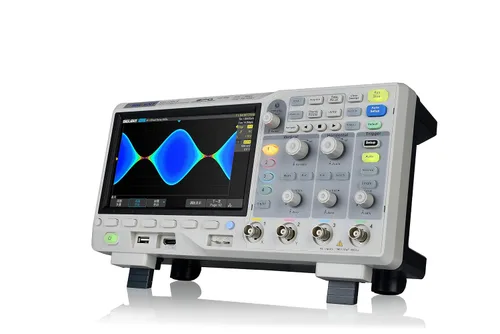

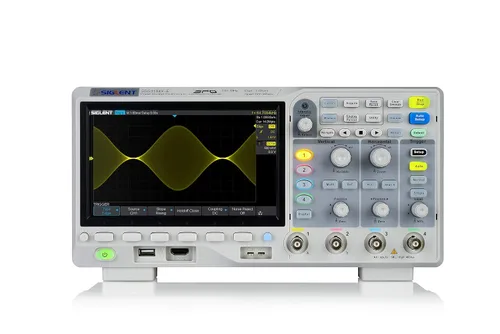

Siglent Technologies SDS1104X-E - Osciloscopio digital de 100 Mhz, 4 canales, decodificador estándar, gris

Osciloscopio de arranque increíble!!! Este es un gran alcance a un precio barato. Si usted cuestiona el precio sí $500 es mucho en general, sin embargo, en términos de alcances es barato para un osciloscopio. muchos alcances extremadamente precisos y cuestan miles de dólares. Incluso llegan a $30K Este alcance es genial y lo recomiendo de alguien con experiencia utilizando muchas de sus características para aplicaciones del mundo real. por ejemplo, la función de masa le permite restar dos señales, que es útil cuando se trata de encontrar la corriente en un circuito para hacer esto usted mismo. Simplemente jugó dos pros a través de una resistencia, y luego restar la señal usando la función matemática incorporada en el alcance. algunas cosas más básicas serían como configurar el gatillo a …

Tengo que utilizar este producto desde hace un año y es uno de los productos más rentables que he tenido. hace todo lo que necesito sin un ajetreo.Pero hay un par de cosas que me molestan:- hay un par de características como un servidor Wifi-enable, generador de señal externa, etc.. (alrededor de 4 características) cada uno requiere una licencia de software para ser habilitado y estas licencias cuestan mucho en comparación con su funcionalidad.- el hardware del dispositivo puede ser utilizado para 200 señales MHZ, pero por alguna razón, Siglent limitó el ancho de banda de este dispositivo a 100 MHZ usando el software.- si aumenta la escala horizontal para ser en términos de segundos, no hay trazado en tiempo real de la señal. Como usted tiene que esperar hasta que el dispositivo termina …

Este equipo es un cambio absoluto de juego para cualquier persona en el campo de la electrónica o la ingeniería. La funcionalidad y las características que se embalan en este dispositivo son simplemente excepcionales. Desde su pantalla cristalina hasta su intuitiva interfaz de usuario, es una brisa para usar, incluso para alguien como yo que es relativamente nuevo en osciloscopios.La precisión y precisión que ofrece son insuperables, y he sido capaz de solucionar problemas y diagnosticar circuitos electrónicos con facilidad. Ya sea que esté trabajando en un proyecto de bricolaje simple o encarando una tarea de ingeniería compleja, este osciloscopio ha dado resultados impecables.La calidad de construcción es de primera calidad y se siente robusta y duradera. Es evidente que los fabricantes

Me encanta. Es caro para una gran cantidad de medidas y características convenientes. Busque en el sitio web para obtener detalles como FFT y señales de decodificación. FFT es extremadamente útil.En general: es un ámbito altamente racionalizado y optimizado en un paquete barato.Precaución: Si desea un Osciloscopio de Señal Mixta (MSO) con un GTE incorporado, este modelo se vuelve menos atractivo con la limitación de 1GSA/s. Su valor es grande como un alcance básico pero disminuye a medida que añadimos más opciones.La pantalla es hermosa con buen contraste. Brillo y transparencia ajustables (para mostrar información de forma de onda ampliada).4 Opciones de pago: Ancho de banda de 200MHz (si es que originalmente 100MHz), GTE, MSO y WiFi.Las características de AWG y MSO requieren componentes

Escribiendo esta reseña después de casi un mes de uso diario.Fue hasta aquí o el Rigol DS1054Z. El Siglent es más rápido a 100 MHz (sí, se encuentran grietas fácilmente para acelerar el Rigol, pero si todos están usando la grieta, ¿por qué no simplemente lo venden de esa manera?).Para mí el factor decisivo fue el decodificador CANbus & LIN, que funciona muy bien, y proporciona una buena selección de opciones de disparo CAN.Operación es un seguimiento cercano de los visores TDS Tek, tan intuitivo de usar, y la LCD es brillante y aguda. Viene con cuatro sondas de 100 MHz de calidad razonablemente alta completa con 'cap de interruptores' de gancho de resorte, y anillos de color chasquido para el canal ID.Usé el puerto ethernet para conectar esto a mi LAN, y el servidor web incorporado …

Este es mi primer alcance. ¡Esta es la herramienta más útil! Soy un aficionado a la electrónica que viene del lado de la informática. He aprendido mucho sobre mis circuitos usando este alcance, y me está ayudando a diseñarlos mejor.Primero probé un analizador lógico de $12 para un problema que estaba teniendo con algunas señales PWM, pero estaba obteniendo salida de basura. Este alcance me ayudó a entender lo que estaba pasando. También ha sido increíblemente útil en otros escenarios.Conseguí este alcance sobre el Rigol DS1054Z por estas razones:* Leí críticas de que el Siglent era un poco más fácil de navegar y la interfaz era más sensible.* Quería decodificación en serie.* No quería pagar licencias adicionales (o para lidiar con hackearlas) para desbloquear frecuencias más altas o …

Probablemente el mejor valor en osciloscopios en el mercado. Viene con todos los decodificadores en serie desbloqueados (no puede hacer algunos de los más raros, pero el aficionado promedio probablemente no los encontrará de todos modos). Es 500Msps con 4 canales encendidos, por lo que está bien para el ancho de banda de 100Mhz (sin(x)/x interpolación quiere que la tasa de muestreo sea al menos 5 veces el BW). Los 1 Gsps sólo se consiguen con 2 canales (y no pueden ser 1 y 2 o 3 y 4, tienen que ser 1 de los 2 canales izquierdos y 1 de los 2 canales derecho). Es básicamente 2 veces la tasa de muestreo del competidor más cercano, el Rigol DS1054Z, sin hackear para obtener las características que la mayoría de la gente quiere. La profundidad de memoria es grande, incluso supera fácilmente …

Creo que hay suficientes positivos para recomendar este alcance sobre la oferta de 1054Z de Rigol para hacer que el costo extra valga la pena. La interfaz de usuario en este ámbito es sensible y limpia frente a la respuesta lenta a la entrada en los Rigols. La red de señales ofrece 14 divisiones en lugar de 12. Los encabezados de menú no superponen el área de vista de forma de onda. La tasa de muestreo a 4 canales está bien para un alcance de 100Mhz y mediocre para un alcance de 200Mhz. Sin embargo, los ADC duales hacen posible obtener 2 canales en 1Gs/sec y eso es bastante bueno. Esto es mucho mejor que el ADC único de la serie Rigol 1000Z que baja a 500Ms/s en 2 canales y 250Ms/s en 4 canales.Las sondas son decentes pero no nada especial. Mantenga un ojo en el interruptor 1X/10X que es …
