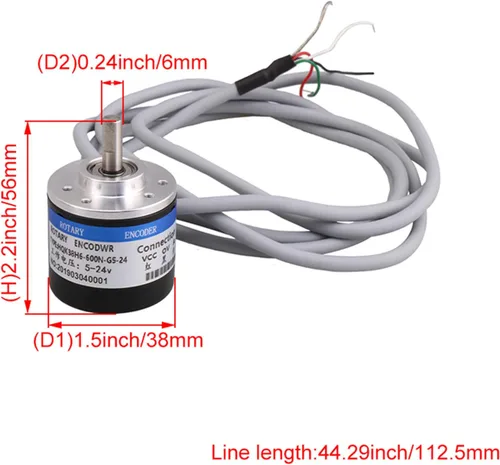

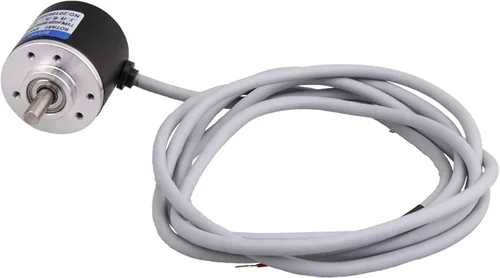

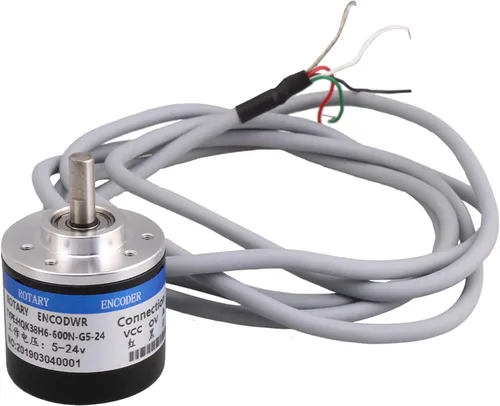

signswise 600p/r codificador gradual giratorio Dc5–24v alta tensión Fuente de alimentación, eje 6 mm

Buen producto, sólo ten cuidado con las conexiones. Vea la información de conexión de otro comprador primero y no confíe en la información que aparece en el sitio Amazon para este producto. Si conecta el cable blanco directamente a Vcc (el blanco es en realidad A o B, no Vcc), como se indica en la descripción del producto, puede romper la salida de colector abierto. No viene con ninguna otra instrucción y la información de conexión en el dispositivo es sólo en chino.

Compré uno de estos para un proyecto Arduino, pero no pude conseguir que el Arduino siguiera el ritmo de la cantidad de pulsos que venían del codificador. Tuve que ir con un PIC. La calidad de este codificador es excelente para el precio. Desde entonces he comprado tres más. Yo lo recomendaría.

No hay mucho que decir que las otras 5 estrellas no lo hayan dicho. Funciona muy bien; no hay rebote de contacto para tratar, no hay pulsos extra/faltos, 2400 pulsos por revolución usando el excelente código en la revisión del Sr. Blasko. Funciona bien con Arduinos de 5 voltios y con un M4 de 3,3 voltios utilizando un transductor de nivel Adafruit BSS138 de 3/5 voltios. Para los otros de Arduino, que no sean Uno, sugieren el uso de "adtachInterrupt( digitalPinToInterrupt(encoder_a ), encoderPinChangeA, CAMBIO );adtachInterrupt( digitalPinToInterrupt(encoder_b), encoderPinChangeB, CAMBIO );" para asegurarse de que recibe las interrupciones correctas. Vale la pena los $16 extras sólo para obtener el recuento de pulsos sin rebote.

Bonito codificador de construcción sólida. Funciona exactamente como debería, y es muy sensible. Requiere al menos 5V para operar, por lo que tendrá que considerar que si su controlador ejecuta la lógica 3.3V. Sin embargo, es un colector abierto, lo que significa que sólo tiene que añadir pull-ups a las líneas A y B para que coincida con su nivel de lógica preferido. La placa de montaje está bien mecanizada y lleva tornillos M3 en un arreglo triangular, en dos posiciones diferentes. En general, un gran codificador y un deber-tener para cualquier persona el diseño de sistemas de control de aprendizaje.

No puedo dar una revisión en este momento, ya que todavía estoy en proceso de recoger piezas para mi proyecto, puede que pasen varios meses antes de que realmente se pongan a usar.

Excelente calidad y rendimiento! Compré uno, lo probé y luego pedí más.En varios proyectos, he trabajado con más de 20 marcas/modelos de codificador diferentes y estos son tan buenos como el top-of-the-line cuando comparado con otros con PPR similar (Pulse Per Rev). Muy sensible y suave. No se pierden pulsos y funciona bien con chips Atmel (stand-alone en el tablero de pan) y con Arduino.Nota: Funcionan sin resistencia física pull-ups si se utiliza INPUT_PULLUP en código para chips Atmel/Arduino. El uso de código 'C' y/o chips PIC requiere pull-ups físicos.El 600 PPR en Quadrature produce 2400 PPR. Usando estos en mis telescopios con relación de engranajes de 4:1 rendimiento 0.0375 grados de resolución. Aquí hay un enlace a mi diseño y partes 3D para el seguimiento de telescopios …

Equipo FRC 1080, robótica de Resurgencia aquí. Este sensor funcionó genial con RoboRio, Arduino y (controladores modernos de robótica FTC). Este sensor tira de los dos cables de señal hacia abajo para "pulsar" o crear una señal, cuando cada línea se activa un pulso se lee en un pin de entrada digital, estos ppulsos se cuentan, y lo que está pulsando primero generalmente determinará la dirección. Los microcontroladores como el arduino tienen una resistencia débil dentro de ellos tirando del pin de señal alto para un lógico 0, y cuando el transistor completa una conexión al suelo se tira hacia abajo en el voltaje de señal y se alcanza un voltaje de gatillo. en el caso de este sensor, tiene una corriente de fuga muy baja, lo que significa que si usas un "pullup débil" (5v a 15k-ohms) algún …

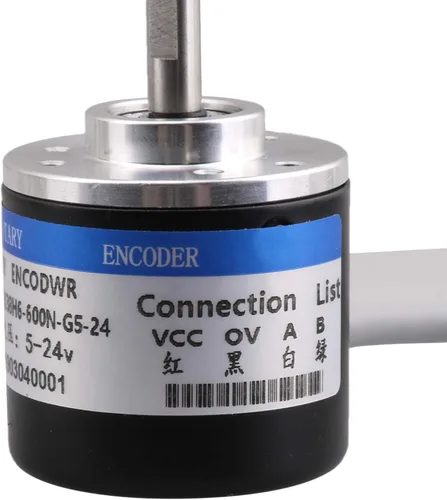

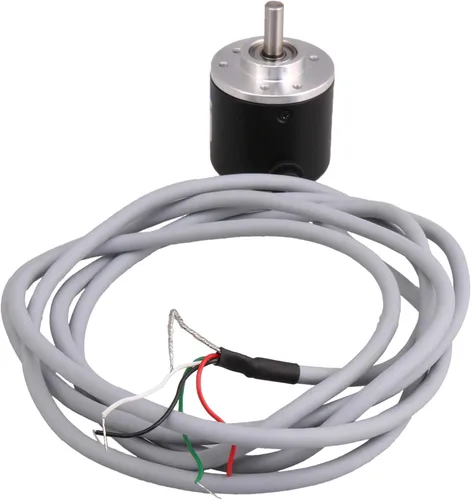

Parece funcionar bien. El eje es muy suave y de baja fricción. Hay varias preguntas sobre el diagrama de cableado correcto, y las respuestas parecen inconsistentes, así que creé y he unido una clave de color obtenida usando Google Translate -- coinciden con estas a su unidad para el cableado correcto. He eliminado una estrella para una documentación pobre.Descubrí que al usar el modo INPUT_PULLUP en un tablero estándar de Arduino UNO, no necesitaba ninguna resistencia externa de pullup. Y la unidad funcionó felizmente usando sólo la fuente de 5V USB. Otro revisor (Kevin Blasko) de un artículo similar publicó algún código de muestra. La he modificado ligeramente para mi unidad y la he vuelto a publicar aquí:// Conexiones de cable para mi codificador:// Red: VCC = 5V// Black: 0V = GND// Whi
