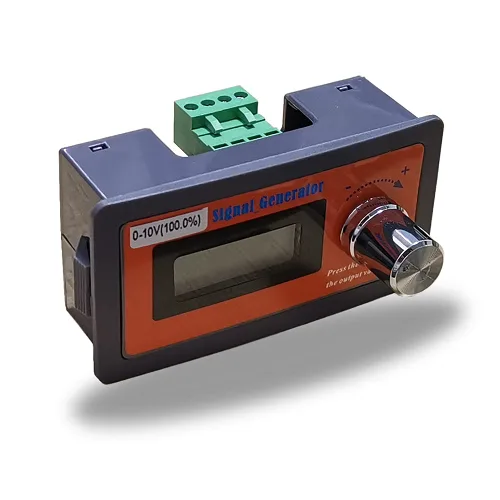

Taidacent 0-10V Generador de Señal Ajustable Generador de Señal de Voltaje Transmisor PLC Servo Analógico Instrumento de Control

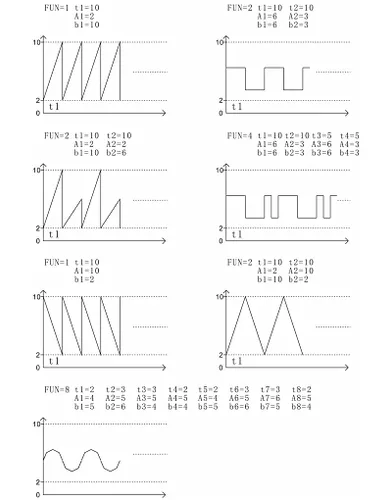

Funcionamiento del sistema 1 Hay dos modos de trabajo del generador de señal después de poder encendido: 1) modo de regulación manual; 2) modo de salida automática dinámica; 2 Modo manual para ajustar el voltaje de salida: perilla de codificador giratorio, aumenta el voltaje en sentido horario, disminuye el voltaje en sentido contrario a las agujas del reloj; 3 Modo manual para guardar el valor de salida, presione el botón del codificador soltar, pantalla "...", guardar con éxito, el siguiente valor de salida es este valor guardado; al depurar el equipo, necesitamos ajustar aleatoriamente el valor de salida, siempre y cuando no presione el botón del codificador y emita el valor original después del reinicio; 4 modo de salida dinámica: la salida automática continua del ciclo de curva programable; 5 Configuración de parámetros: Presione el botón del codificador durante 5 segundos e ingrese el estado de ajuste. El primer parámetro es "modo de trabajo". La pantalla muestra FUNX X para indicar el número de segmentos de la curva, la perilla de codificador rotativo para ajustar el valor de X, X = 0 para indicar que no hay curva, usando el modo manual, y X > 0 para utilizar el modo de salida dinámica; 6. Después de ajustar el primer parámetro "modo de trabajo", presione nuevamente el botón del codificador si X = 0, salga del modo de ajuste e ingrese el modo manual; si X > 0, ingrese el primer ajuste de la curva; 7 Cada curva tiene tres parámetros, y la corriente inicial de "AXXX" y la corriente final de "bXXX" se establecen para el tiempo de ejecución "tXXX". Después de ingresar el ajuste de la primera curva, la pantalla muestra "t1XX" y el botón del codificador giratorio ajusta el valor de XX. El rango de ajuste del tiempo de funcionamiento es de 1-99 segundos; 8 Pulse el botón del codificador para introducir el ajuste de "voltaje de inicio" de la primera curva. La pantalla muestra "A1XX", y el rango de ajuste del porcentaje de voltaje es 0-10; 9 Pulse el botón del codificador para introducir el ajuste de "voltaje final" de la primera curva. La pantalla muestra "b1XX", y el rango de ajuste de voltaje es 0-10; 10 La segunda curva es análoga hasta que se establezca el número de segmentos y el estado de ajuste se retira automáticamente;

Fuente de alimentación: CC 7 V – 28 V (la fuente de alimentación debe ser 2 V más grande que la salida, como salida de 0 – 10 V, que se puede utilizar sobre una fuente de alimentación de 12 V); precisión: ± 0,02 V; corriente máxima de salida 200 mA; Modo de visualización: voltaje real; precisión de la pantalla (ajuste): 0,1 o 1,0 (se puede ajustar el modo grueso o fine); pantalla LCD, ajuste de la perilla del codider; Ajuste manual o salida automática programable, salida dinámica de curva continua (juego con perilla codificador y llaves) Tamaño de apertura del panel de instalación/chasis: 3.031 x 1.575 in Ajusta el modo de afinación gruesa: pulsa la tecla para entrar en el modo de ajuste, gira la perilla en sentido contrario a las agujas del reloj, ajusta el modo en "FUNH", es decir, el modo de afinación manual rápido y luego pulsa la tecla para guardar y salir de la configuración;
