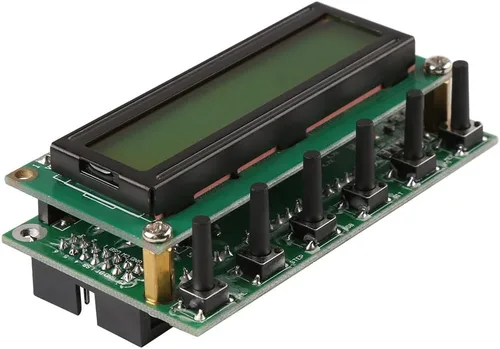

Walfront Kit receptor de radioaficionado de onda corta digital AD9850 Placa de módulo con pantalla LCD generador DDS 6 bandas 0 ~ 55MHz

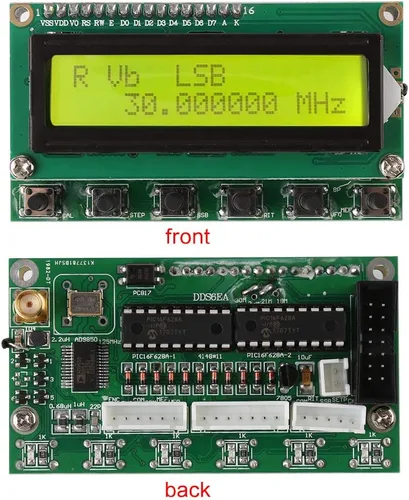

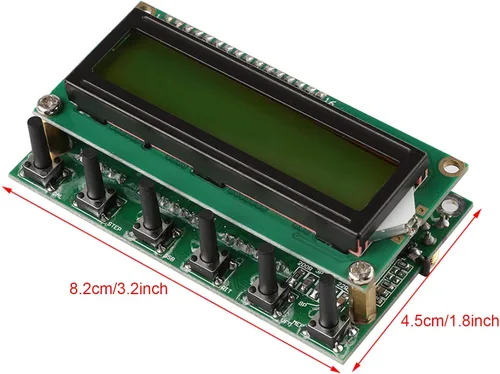

Teclas e interfaces de conexión: ENC: Interruptor del codificador MEM: Interruptor para modo de memoria VFO: Transferencia de VFO A a VFO B, o de VFO B a VFO A. SSB: Cambio de modo de trabajo: circule desde USB, LSB, AM, CW, y así sucesivamente... RIT: Ajuste fino a la frecuencia de recepción CAL: Establecer funciones KB-1 y KB-2 tienen pin compartido común, pero no es GND Cómo operar: Presione CAL, encienda, luego entramos en la pantalla de configuración. Deja ir/liberar CAL. A: Habilitar 6XREFCLE: ajuste del modo de reloj del chip, ajuste ajuste ajuste de la codificación de frecuencia. AD9851 establecido a 6-multiplicar frecuencia, AD9850 establecido a 1multiplicar frecuencia. Presione CAL y luego suelte rápidamente para entrar en el paso B. B: DDS-SYSTEM-CLK: Ajuste de frecuencia de trabajo del chip. Utilice el interruptor del codificador para ajustar el valor. Operar de acuerdo con la tecla STEP. AD9851 establecido en el oscilador 6-multiplicar el canal, AD9850 fijado en la salida real del oscilador. Presione CAL y luego suelte rápidamente para ingresar al paso C. C: MIN_RX_DDS_FREQ: Ajuste de la frecuencia de trabajo mínima. Utilice el interruptor del codificador para ajustar el valor y de acuerdo con la tecla STEP. Presione CAL y luego suelte rápidamente para ingresar al paso D. Especificaciones: Peso: 4.06 oz. Tamaño: aprox. 3.2 x 1.8 in Notas: 1. DDS SYSTEM CLK: puede utilizar el probador de frecuencia para obtener el oscilador de 30MHz, multiplicar el valor probado en 6, luego poner el valor multiplicado aquí. Si usa AD9851, realice el ajuste inicial en 180000000. 2. FREQ DE DESPLAZO: se puede configurar como + o - . Gire el interruptor del codificador para cambiar el valor, presione la tecla PASO, luego gire el interruptor del codificador para ajustar el paso. La frecuencia de trabajo mínima más (+) la frecuencia de desplazamiento debe ser alta que 0 (cero). El paquete incluye: 1 x generador DDS

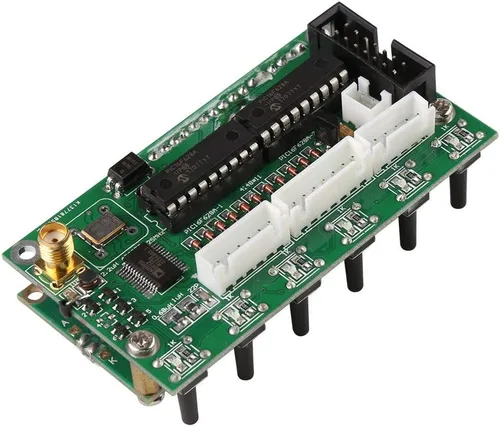

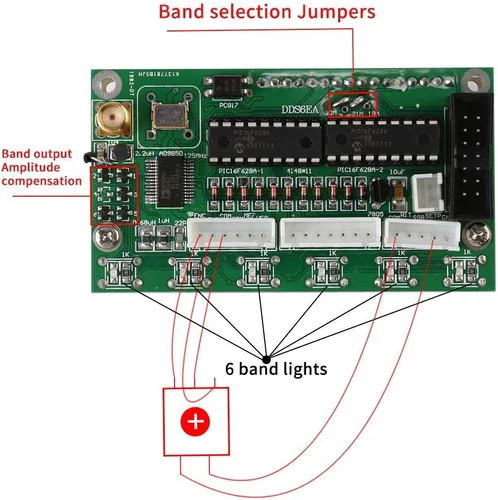

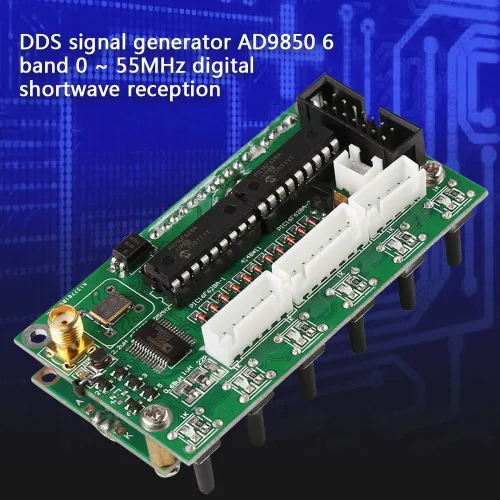

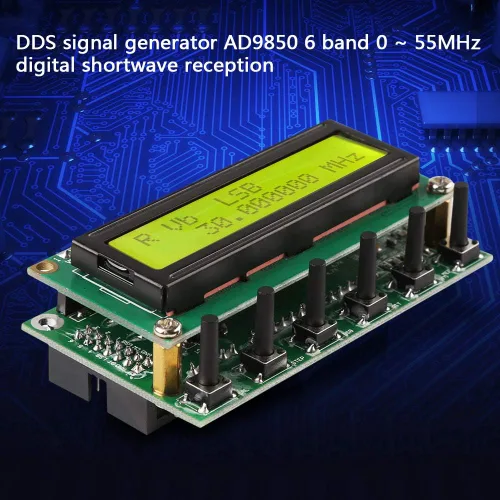

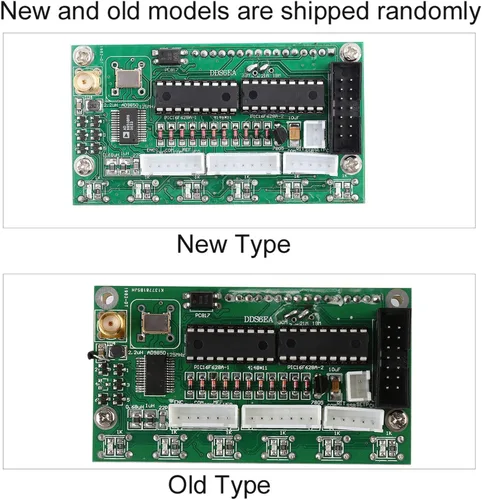

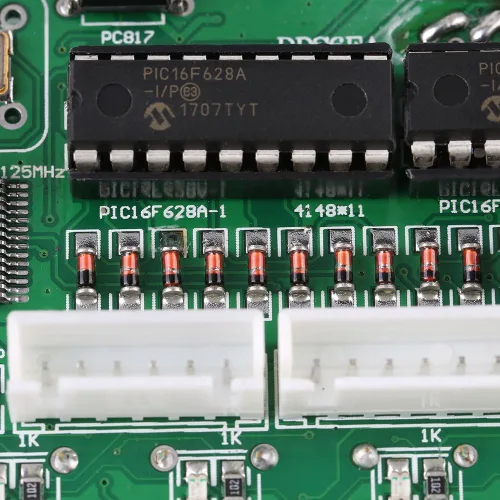

Este es un generador DDS de 0 ~ 55 MHz. Se basa en el chip AD9850 y es muy fácil de operar Admite ajuste continuo de 0 ~ 55 MHz en el paso de 1 Hz Este generador tiene regulación de voltaje 78L05. Corriente de entrada en 200MA, voltaje de entrada 8-9V sería el voltaje ideal El voltaje de entrada de 12V solo se puede utilizar para pruebas de corto tiempo, de lo contrario causará calor a bordo 1~6 corresponden a 6 bandas de frecuencia: (3.8, 7, 9, 14, 18 o 21, 27 o 29)
