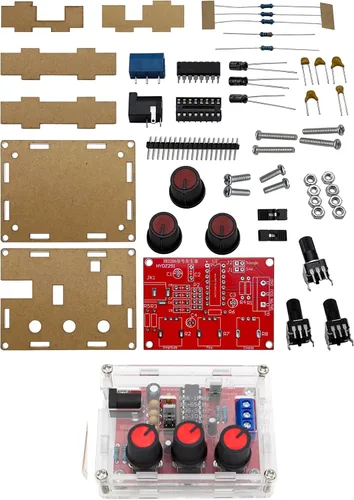

XR2206 Kit de generador de señal de función de alta precisión

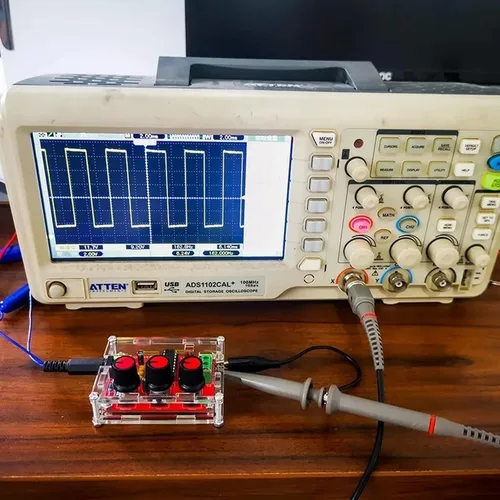

Gran proyecto durante el bloqueo de Covid-19 de 2020, porque, todo el mundo necesita un generador de señal de alta precisión, ¿verdad? También construí un osciloscopio para comprobar si construí el generador de señal correctamente. Parece que lo hice. Espero que esto me ayudara a mantener mi salud mental durante meses de aislamiento y ansiedad, Haha.

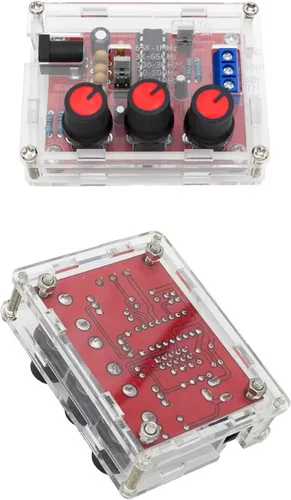

Este es un proyecto muy atractivo, bien diseñado y fácil de montar. Disfruté de armarlo. Hay sólo un pequeño defecto en el diseño y, desafortunadamente Amazon no hace que sea fácil de contactar con el vendedor o yo lo habría llamado la atención en privado. Los cuatro tornillos de la máquina que mantienen la caja unida son demasiado cortos. Son exactamente la longitud de la profundidad de la caja, así que no hay hilos para añadir la tuerca. De lo contrario 5 estrellas todo el día

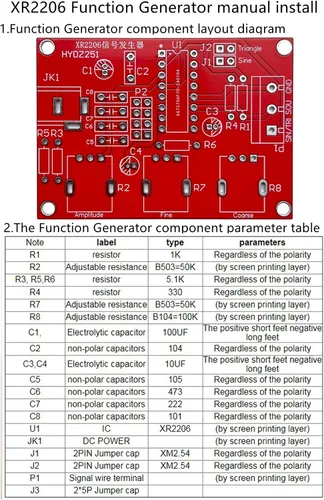

Ya tengo muchos equipos de prueba profesionales, incluyendo generadores de funciones. Pero sólo por diversión, decidí ordenar uno de estos sólo para ver lo que podía hacer. La "hoja de instrucciones" era totalmente ilegible, así que tomé una foto de pantalla de la página que muestra la lista de piezas y las ubicaciones del tablero. En esa toma de pantalla, la polaridad de los condensadores electrolíticos se describe al revés - tendrá que prestar atención a eso. Pero básicamente funciona. No hay nada de "Alta Precisión", como se afirma. La onda cuadrada es bastante buena en las frecuencias inferiores. Sin embargo, las formas de onda sinusoidal y triangular dejan mucho que desear - ninguna de ellas está cerca del triángulo o ondas sinusoidal, e incluso se ven similares entre sí. La forma de

Instalé los componentes en una hora y funcionó inmediatamente. Las formas de onda son como se anuncia, sin embargo, las formas de onda sinusoidal y triángulo tienen un componente de sesgo DC significativo en lugar de estar centrado en el terreno. Con un voltaje de alimentación de 12 voltios, el punto medio de la forma de onda es de unos 7 voltios. Eso significa que no puedes poner la salida directamente en los auriculares o algo similar porque el sesgo de DC evitará la operación normal o incluso podría dañar los auriculares. Una solución típica es utilizar condensadores electrolíticos de espalda a espalda en el cable de salida de señal para unir la señal. Usé dos condensadores electrolíticos 2200 uF que ya tenía, cada uno con una calificación superior a la de la fuente de alimentación de …

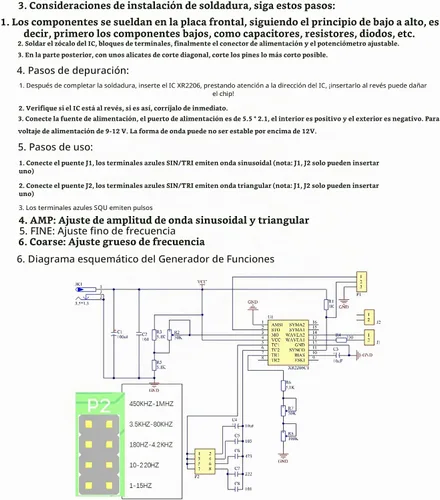

Compré este kit con fines educativos, pero había tantas cosas mal cuando estaba trabajando en él.El manual faltaba así que tuve que buscar una versión en línea, pero terminó viendo el esquema de uno de los revisores (gracias Bradeen). Noté que faltaban 2 condensadores y una resistencia de 1k, así que terminé usando el mío, los pines del chip IC están doblados, el enchufe del chip IC es más grande, así que fue difícil insertarlo y soldarlo cuando R6 ya estaba soldado. Veo que los pasadores de cabecera de otros eran 10 mientras que los míos son 8. Debería haberlo devuelto pero estaba a mitad de camino. Al final de ella el generador de funciones ni siquiera estaba funcionando, podría ser debido a los 8 pasadores de cabecera o he hecho algo mal, pero basado en cómo este producto fue mal …

Fácil construcción. Pero hubo algunos problemas. Los tornillos que montan el tablero hasta el fondo son demasiado cortos, pero el mío también tenía un enchufe de 20 pines para un CI de 16 pines. Por suerte, tenía un repuesto. Sólo me tomó un par de horas y me estaba tomando mi tiempo. Se probó bien, pero no pude conseguir que la forma de onda se bloqueara hasta que me di por vencido en el suministro 9v y fui con 12v. Los rangos de frecuencia no son exactos pero al menos se superponen para que puedas generar cualquier cosa hasta 1,25 Mhz (calificados sólo a 1Mhz). Tomé 50 fotos durante la asamblea y considerar escribir una guía de montaje, pero en realidad es muy simple de construir. No es tan agradable como mi BK pero funciona para lo que lo necesitaba. Nota importante, sin embargo, el …

Tengo este kit porque necesitaba un generador de frecuencia barato para solucionar problemas de equipos de audio. Mi hijo de 13 años lo ensamblaba para que pudiera aprender un poco de electrónica y cómo soldar correctamente. ¡Hizo un gran trabajo y funcionó perfecto la primera vez! Aquí están algunos consejos para ayudarle, un par de cosas que no son instantáneamente obvios.1. Los dos condensadores 10uf (C3,C4) los instalan a través de los agujeros, y luego ponen el condensador en su lado y lo soldan, si lo instalan de pie, puede interferir con el caso.2. En el caso, quitar el revestimiento protector y poner un poco de pintura blanca (u otro color) en las letras inscritas, borrar el extra dejando sólo pintura en el rotulado para una mejor visibilidad, hacer esto antes de empezar para que …

¡Bang por el Buck! ¡Funciona! Este es un kit más fácil de empezar y no romperá el banco si todavía tiene algunos problemas porque esta es su primera o segunda vez que poner kits juntos. Siempre es una buena idea cuando se construyen kits y se aprende a soldar para aprender construyendo kits que no cuestan mucho, así que si te equivocas aprendes lo que hiciste mal para no cometer el mismo error de nuevo la próxima vez. Construyendo kits, construye habilidades valiosas (soldadura, desoldación (arreglar sus errores) Conocimiento electrónico (Código de resistencia al aprendizaje, circuitos, circuitos analógicos y digitales y cómo funcionan. y la solución de problemas más divertida de un circuito que no está funcionando. Recuerde que construir kits es desarrollar habilidades y conocimientos y …
